Lập bản đồ 360 độ khu du lịch sinh thái Thái Bình

Công Ty Cổ Phần Chân Châu

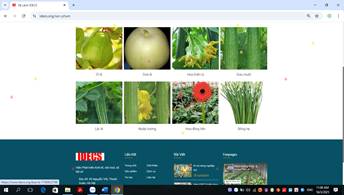

Xây dựng bản đồ 360 độ toàn cảnh, thực hiện liên kết với trang Web giới thiệu khu sinh thái và trải nghiệm, quảng bá giới thiệu sản phẩm (tên trang Web: www.idecs.org)

Để làm du lịch cần xây dựng các trang web quảng cáo, có phim và hình ảnh quay từ trên cao bằng công nghệ bay không người lái (UAV) và máy ảnh quay video, quay cận cảnh, có bản đồ 360 độ mô tả toàn tuyến khu du lịch trong vùng, các danh lam thắng cảnh khu vực lân cận để cuốn hút du khách.

Mô tả các bước tiến hành

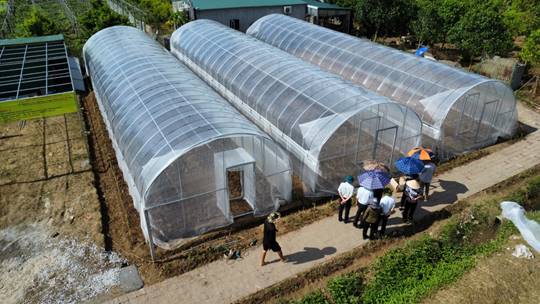

- Khảo sát khu vực nhà màng

Khu vực khảo sát thuộc địa phận Thôn An lộc, xã Trung An, huyện Vũ Thư, Thái Bình.

- Chuẩn bị thiết bị UAV và máy quay video

Thiết bị UAV dùng ay chụp và quay video, chụp ảnh 360 độ là DJI mavic air 2 combo fly more.

Máy quay video là máy ảnh của điện thoại thông minh Iphone 11 MAX

- Thiết kế đường bay, vị trí chụp 360 độ và quay video

Phần mềm điều khiển bay chụp là phần mềm DJI Fly.

Hình ảnh giao diện phần mềm điều khiển UAV DJI Fly

Phần mềm cho phép lập kế hoạch bay độ phủ ngang 60%, độ phủ dọc 80%. Chọn địa điểm để chụp ảnh 360 độ và quay video.

Bay chụp và quay video

+ Bay chụp UAV

1.Công tác chuẩn bị: Trước khi bay cần nạp pịn cho đầy đủ

2. Lập đường bay: Bằng phần mềm DJI fly lập đường bay theo kích thước độ phủ ngang, 60% độ phủ dọc 80%

Để lập kế hoạch cho chuyến bay trên DJI Mavic 2, sử dụng tính năng Waypoints 2.0 trong ứng dụng DJI Fly. Waypoints cho lập kế hoạch trước đường bay với các điểm cụ thể, độ cao, tốc độ và hành động của camera.

Cách lập kế hoạch cho chuyến bay:

1. Sử dụng ứng dụng DJI Fly (Waypoints 2.0):

Khởi chạy DJI Fly: Kết nối thiết bị di động của bạn với bộ điều khiển từ xa và bật cả máy bay không người lái và bộ điều khiển.

Vào Waypoints: Điều hướng đến các chế độ bay thông minh và chọn Waypoints.

Thêm Waypoints: Chạm vào bản đồ để tạo điểm dừng, điều chỉnh độ cao, tốc độ, chuyển động của camera và các cài đặt khác cho từng điểm.

Đặt Điểm quan tâm (POI): Liên kết điểm dừng với POI để ngắm camera cụ thể.

2. Sử dụng Litchi thêm các tính năng nâng cao:

Cài đặt Litchi: Tải xuống và cài đặt Litchi trên thiết bị di động.

Lên kế hoạch nhiệm vụ: Sử dụng Trung tâm nhiệm vụ của Litchi để tạo nhiệm vụ điểm dừng, điều chỉnh cài đặt và thậm chí xem chúng ở chế độ VR.

Đồng bộ hóa và thực hiện: Đồng bộ hóa nhiệm vụ của bạn với ứng dụng Litchi trên thiết bị di động của bạn và thực hiện chuyến bay.

Những cân nhắc quan trọng:

An toàn là trên hết:

Luôn ưu tiên an toàn bằng cách kiểm tra điều kiện thời tiết, quy định về không phận và các mối nguy hiểm tiềm ẩn trước mỗi chuyến bay.

Tránh chướng ngại vật:

Hãy chú ý đến chướng ngại vật và điều chỉnh đường bay của bạn cho phù hợp.

Tuổi thọ pin:

Lên kế hoạch đường bay của bạn để đảm bảo bạn có đủ năng lượng pin cho toàn bộ nhiệm vụ.

Chồng chéo và phạm vi phủ sóng:

Đối với nhiệm vụ lập bản đồ, hãy đảm bảo chồng chéo và phạm vi phủ sóng chính diện thích hợp để đạt được kết quả chính xác.

Điều khiển thủ công:

Hãy chuẩn bị điều khiển máy bay không người lái thủ công nếu cần, đặc biệt là trong các thao tác phức tạp hoặc trong môi trường đầy thách thức.

Bằng cách làm theo các bước này và cân nhắc các yếu tố quan trọng, có thể lập kế hoạch và thực hiện hiệu quả các chuyến bay không người lái an toàn và thành công bằng DJI Mavic 2.

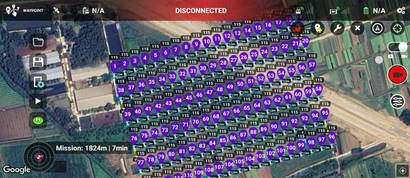

Hình ảnh sơ đồ bay chụp

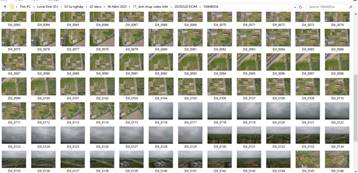

Các hình ảnh chụp được tải về máy tính phục vụ cho tính toán xử lý. Tổng số ảnh chụp được là 113 ảnh chụp thẳng đứng và 51 ảnh 360 độ toàn cảnh.

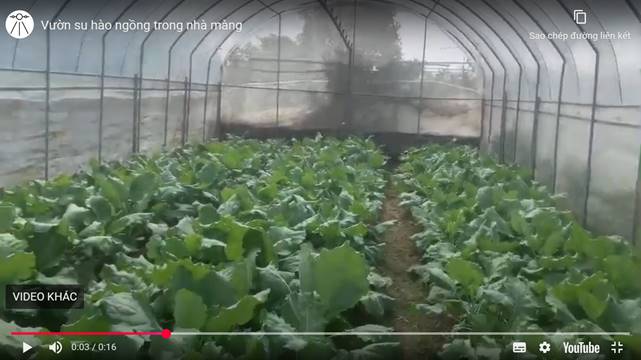

Hình video rau bên trong nhà màng

- Xử lý ảnh lập bản đồ trực ảnh, ảnh 360 độ và video.

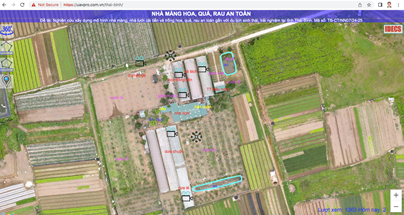

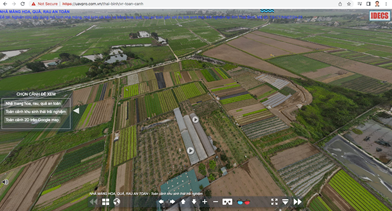

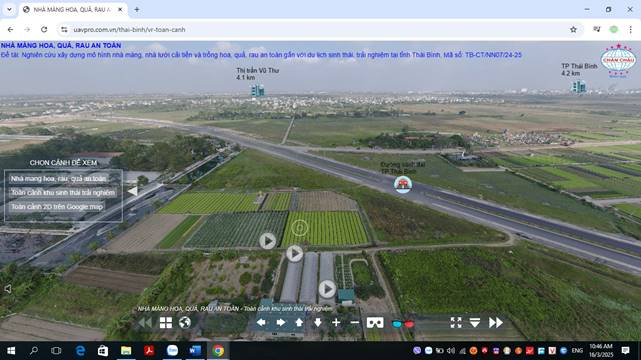

Sau khi chụp ảnh, bản đồ trực ảnh được thành lập bằng phần mềm xử lý ảnh chụp UAV Agrisoft (https://www.agisoft.com/) ghép 113 ảnh thành ảnh mặt phẳng toàn khu thực hiện đề tài. Ảnh 360 độ được ghép bằng phần mềm PanoramaStudio https://www.tshsoft.de/en/panostudio_index và đưa vào phần mềm KrPano https://krpano.com/home/ . Video được đưa lên trang mạng youtube.
